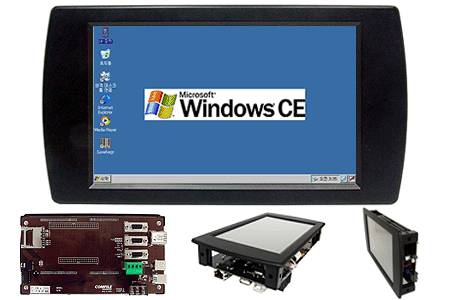

◈ WINDOWS CE 기반의 터치 컨트롤러
- 800 X 480 WIDE 7 인치 칼라 TFT LCD (26만칼라)
- BEZEL 타입 저가형 모델 (뒤에는 오픈되어 있는 타입)

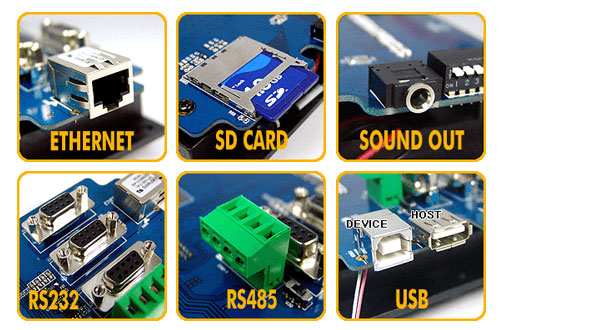

- 이더넷 포트 지원 (인터넷 익스플로어가 있어, 웹브라우징 가능)
- 64MB 플레쉬 메모리 (이중 32MB는 OS영역, 나머지가 어플리케이션 영역)
- 64MB SDRAM
- ARM9 32bit CPU (S3C2410 266MHz)
- Windows CE 5.0 탑재 (Pro 버젼)
- VISUAL BASIC으로 프로그래밍 (C++, C# 도 가능)
- EVC++ SDK 제공
- 리얼타임 클록칩(RTC)과 밧데리 내장
- 보조 기억 장치인 SD카드 슬롯 (최대 2기가 까지 사용 가능)
- USB로 PC와 연결
- USB방식의 키보드 / 마우스 연결 가능
- 소형 스피커 내장, 외부 스피커 출력 가능
- MODBUS 통신, DLL컴퍼넌트 지원
- RS232 2채널
- RS232 또는 RS485로 쓸 수 있는 1채널
- DC24V 입력
- 사용전원 9~24V, 600mA 별도 공급 (전원 SMPS 불포함)
- 그래픽 컨트롤 모음인 CUWIN UI Component 지원
- CUWIN에서 LABVIEW 지원 가능 (동영상보기)
- 화면 크기 : 224 x 135mm
- 크기 (W,H,D) : 216 x 120 x 51.6mm

- 구성품 : CUWIN3200, 고정용 나사 4set, CUWIN 매뉴얼

- 본 제품 구성에는 케이블, SD카드가 포함되어 있지 않습니다.
- 최초 구매고객은 CUWIN3200 Start Kit를 구매하세요.


◈ CUWIN Download
CUWIN 사용 설명서 [7M]
cuwin_kor.pdf
CUWIN 사용 설명서
CUWIN UI Component 사용 설명서
cuwin_uicom.pdf
CUWIN 그래픽 컨트롤 프로그램 사용 설명서
본 COMPONENT 는 CUWIN 시리즈에서만 사용 가능합니다.
(타사 WINCE 제품에서는 동작하지 않습니다.)
CUWIN 고객에 한하여 무료로 배포합니다. 본사 영업부에 요청하시면 됩니다.
ModProControl 설명서 [914K]
modprocontrol.pdf
CUWIN에서 MODBUS 통신을 보다 쉽게 할 수 있도록 제작한 .NET COMPONENT!
VISUAL STUDIO 2005에서 사용할 수 있으며, C#이나 베이직에서 버튼이나 SerialPort를 사용하듯 편하게 사용하실 수 있습니다. <총 42page>
ModProControl 파일
Modpro(2.3.0.1).zip
ModPro.dll → CUWIN의 Flash Disk 폴더.
ModProComponent.dll → 설명서를 확인하면서 설정해주시기 바랍니다.
ModProControl 설명서의 예제 소스 [190K]
modpro_exe.zip
모두 Visual Studio 2005 프로젝트 입니다.
프로젝트 → 프로젝트 속성 → 참조 경로 탭의 ModProComponent의 경로를
다운로드 받으신 ModProComponent.dll의 경로로 수정하시면 실행이
가능합니다.
3번예제의 경우 폴더안에 CUBLOC의 소스까지 포함 되어있습니다.
CUWIN3100/3200/3500용 LCD 스팩 [1M]
itl_lcd.pdf
CUWIN3100/3200/3500용 TOUCH 판넬 스팩 [736K]
itl_touch.pdf
CUWIN3200용 판넬컷 도면 [753K]
itl740_panelcut.pdf
