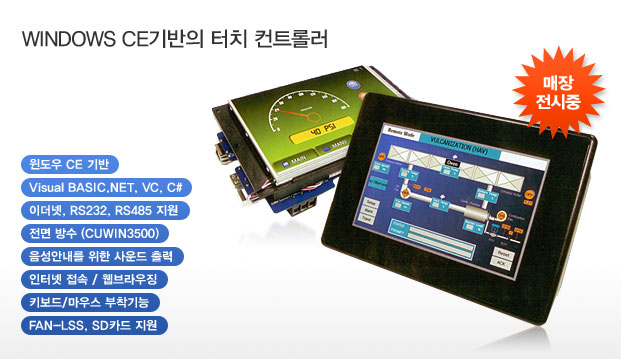

CUWIN은 WINDOWS CE 기반의 터치 콘트롤러입니다.
여러분에게 친숙한 비주얼 BASIC 등의 언어로 프로그램을 하실 수 있습니다.
PLC와 MODBUS통신으로 연결하여 PLC의 I/O를 원격제어 하실 수도 있습니다.
◈ CUWIN Model
* CUWIN3200 : 7인치, BEZEL 타입(뒷면 오픈타입) 케이스가 있는 저가형 모델.
* CUWIN3500 : 7인치, 전(前)면 방수가 가능한 케이스가 있는 모델.
* CUWIN4300K : 10.2인치, BLACK color BEZEL 타입 케이스가 있는 모델.
* CUWIN4300S : 10.2인치, SILVER color BEZEL 타입 케이스가 있는 모델.
◈ CUWIN Features
- ARM920급 CPU 채용 (266MHz)
- VISUAL BASIC으로 프로그래밍 (Visual Studio 2005 사용)
- 이더넷, RS232, RS485 지원
- 사운드 출력 지원, RTC 내장, 키보드/마우스 부착가능
- 보조 메모리(SD카드) 지원
- 그래픽 컨트롤 모음인 CUWIN UI Component 지원
- CUWIN에서 LABVIEW 지원 가능 (동영상보기)
- 별도의 인서킷 에뮬레이터나 C컴파일러가 필요없습니다.
10.2인치 BEZEL 타입 저가형 모델 (뒤에는 오픈되어 있는 타입)
BEZEL COLOR : BLACK / SILVER
- WINDOWS CE 기반
- 비주얼 BASIC으로 프로그래밍
- BEZEL타입 저가형 모델 (I/O 및 PLC 내장 안됨)> - 터치 판넬 내장
- 800 x 480, 10.2인치 칼라 WIDE TFT LCD, 26만 COLOR
- RS232 2채널
- RS485 또는 RS232로 쓸 수있는 1채널
- ETHERNET 지원(웹브라우징 가능;인터넷 익스플로어 지원)
- USB로 PC와 연결
- 키보드 또는 마우스 연결가능
- MODBUS 통신, DLL컴퍼넌트 지원
케이스를 갖춘 모델입니다. 전(前)면 방수가 가능한 프라스틱 케이스를 가지고 있어, 혹독한 산업현장에 곧바로 설치하여 사용할 수 있도록 하였습니다.
- WINDOWS CE 기반
- 비주얼 BASIC으로 프로그래밍
- 케이스 있는 모델 (I/O 및 PLC 내장 안됨) - 터치 판넬 내장
- 800 x 480, 7인치 칼라 WIDE TFT LCD, 26만 COLOR
- RS232 2채널
- RS485 또는 RS232로 쓸 수있는 1채널
- ETHERNET 지원(웹브라우징 가능;인터넷 익스플로어 지원)
- USB로 PC와 연결
- 키보드 또는 마우스 연결가능
- MODBUS 통신, DLL컴퍼넌트 지원
의료기기, 산업용 제어기기, 양산모델등에 다량으로 사용하시는 분들을 위해 만든 저가형 모델입니다.
- WINDOWS CE 기반
- 비주얼 BASIC으로 프로그래밍
- BEZEL타입 케이스 장착 모델 - 터치 판넬 내장
- 800 x 480, 7인치 칼라 WIDE TFT LCD, 26만 COLOR
- RS232 2채널
- RS485 또는 RS232로 쓸 수있는 1채널
- ETHERNET 지원(웹브라우징 가능;인터넷 익스플로어 지원)
- USB로 PC와 연결
- 키보드 또는 마우스 연결가능
- MODBUS 통신, DLL컴퍼넌트 지원

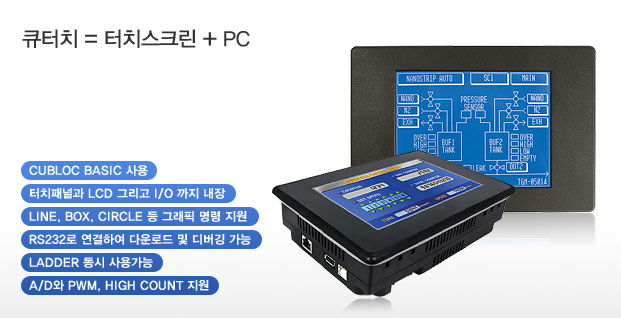

◈ 터치패널과 그래픽 LCD, 그리고 큐블록이 일체화된 "비주얼 터치 컨트롤러" CUTOUCH
터치 스크린방식의 컨트롤러이면서 LADDER LOGIC까지 동시에 쓸 수 있는 새로운 개념의 "비주얼 터치 컨트롤러"입니다.
BASIC으로는 그래픽 제어 및 터치입력 등과 같은 유저인터페이스를 처리하고, LADDER LOGIC으로는 시퀀스제어 등 기계제어를 담당합니다.
BASIC과 LADDER LOGIC이 동시에 실행하는 멀티테스킹이므로, 유저가 터치화면을 조작하는 순간에도 기계는 계속 동작시킬 수 있습니다. 기존 TOUCH PANEL과 PLC를 조합해야하는 방식보다 비용과 효율면에서 월등한 방식으로, 컴파일 테크놀로지(주)가 자신있게 추천하는 제품입니다.
◈ CUTOUCH Features
- 구조적 베이직 문법 지원, 32비트 정수/실수 연산, 문자열 지원
- LINE, BOX, CIRCLE 등 그래픽 명령지원
- RS232로 연결하여 다운로드 및 디버깅 가능
- LADDER 실행시 온라인 모니터링 기능 지원
- 통합 개발 환경 프로그램 (CUBLOC STUDIO) 무상 지원
- 그래픽 저작 유틸리티 CUCANVAS 제공
- BASIC과 LADDER의 데이터 메모리 공유 가능
칼라 VISUAL TOUCH CONTROLLER
- 칼라 800 x 480, 7인치 TFT COLOR LCD그래픽 지원
- 인텔리LCD와 CB405 내장 제품
- 200KB 플레쉬 프로그램 메모리
- DC24V입력 20개, NPNTR출력 12개, RELAY 출력 4개
- 고속카운터 2개, PWM (NPN TR출력) 3개
- 써모커플 (K타입) 1개 연결 가능 (0도에서 1000도)
